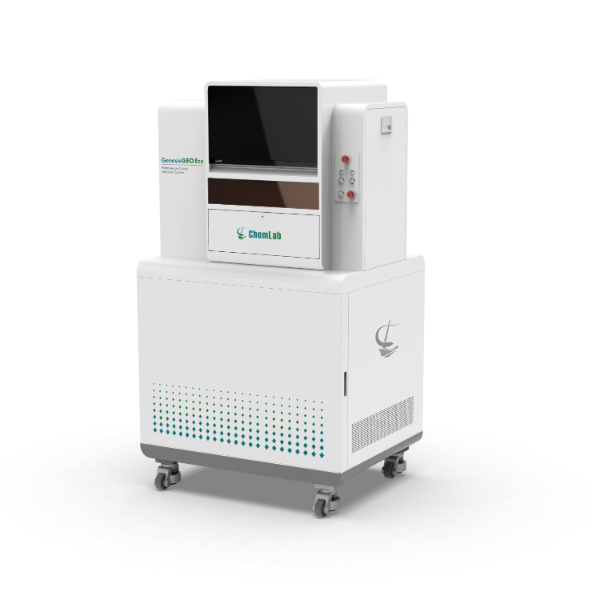

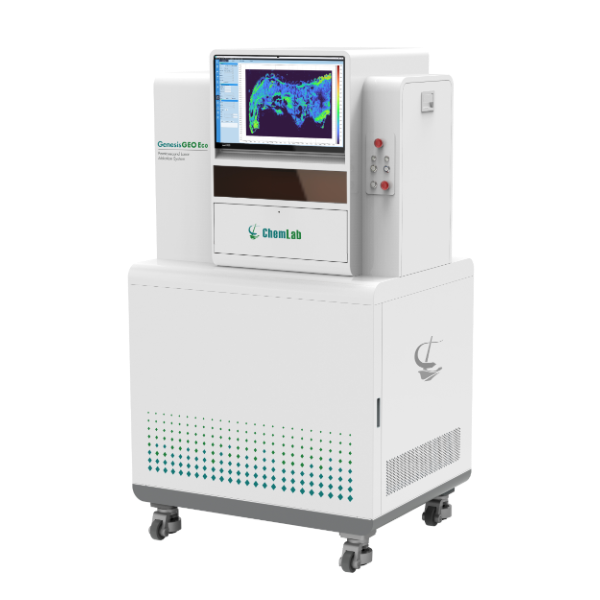

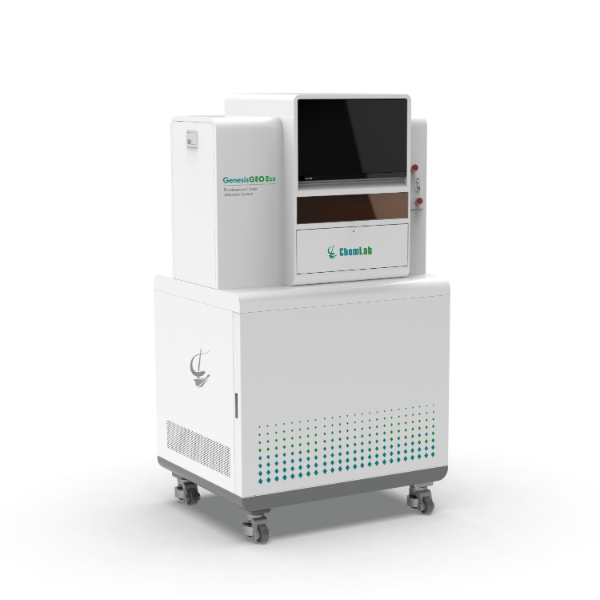

Сістэма фракцыйнай фемтасекунднай лазернай абляцыі GenesisGEO Eco





GenesisGEO Eco — гэта эканамічная сістэма фракцыйнай фемтасекунднай лазернай абляцыі, заснаваная на незалежна распрацаванай тэхналогіі Kailai, якая спалучае ў сабе выдатную прадукцыйнасць з высокай эканамічнай эфектыўнасцю. З асноўнай канцэпцыяй «зрабіць перадавыя тэхналогіі даступнымі», яна забяспечвае даследчыкам у галіне геалогіі, матэрыялазнаўства і экалогіі больш эканамічнае і эфектыўнае рашэнне айчыннай вытворчасці. Высокая эканамічная эфектыўнасць і нізкія эксплуатацыйныя выдаткі робяць фемтасекундныя лазеры надзейным інструментам у лабараторыі і сапраўдным вытворчым інструментам.











Асаблівасці інструмента:



Эразійныя ямы : правільнай формы, з адносна плоскім дном;

Дыяпазон памераў плямы : плаўна рэгулюецца ад 2 да 500 мкм , да 1 мкм ;

Тып плямы : круглая або прастакутная, з плаўнай рэгуляваннем;

Частата паўтарэння : рэгуляваная ад 1 да 1000 Гц;

Шчыльнасць энергіі на паверхні ўзору : ≥50 Дж/см² , адсутнасць энергетычнай трывожнасці;

Аб’ектыў: стандартны адзінарны аб’ектыў з 5-кратным павелічэннем, які пераключаецца ўручную;

Спосаб адводу цяпла: вадзяное астуджэнне;

Маразільная камера: Cryocell C40/T100 (дадаткова);

Рухомы стол: 3D 100 мм × 100 мм × 5 мм, дазвол XYZ ≤10 нм, хуткасць руху 500 мм/с;

Сейсмаўстойлівая платформа: мармуровая сейсмаўстойлівая платформа;

Аптычны шлях: адзін аптычны шлях;



Асноўныя моманты:



1. Звышхуткі і стабільны: фемтасекундная лазерная тэхналогія даследчага ўзроўню



Фемтасекундны лазер з ультракароткім імпульсам 515 нм: працягласць імпульсу ≤260 фс, паветранае астуджэнне, шчыльнасць энергіі на паверхні ўзору ≥50 Дж/см².

Нізкі цеплавы эфект: ультракароткія імпульсныя фемтасекундныя лазеры маюць значна меншы цеплавы эфект, чым нанасекундныя лазеры (напрыклад, 193 нм/213 нм/266 нм), эфектыўна зніжаючы фракцыянаванне і матрычныя эфекты, забяспечваючы…

Дадзеныя стабільныя і надзейныя.











2. Гнуткасць для універсітэтаў: тэхналогія камбінаванай светлавай плямы з кропкавай матрыцай



Памер плямы 2-500 мкм : крок памеру плямы рэгулюецца з крокам 1 мкм і падтрымлівае праграмаванне траекторый эрозіі адвольнай формы.

Тэхналогія плоскай эрозіі: забяспечвае геаметрычную дакладнасць збору ўзораў і адпавядае патрабаванням звышвысокай дакладнасці ізатопнага датавання і іншых метадаў.











3. Кіраваная дакладнасць: фемтасекундная лазерная тэхналогія даследчага ўзроўню



3D-сцэна нанамабіляў:Разрозненне XYZ ≤10 нм, паўтаральнасць 100 нм, хуткасць руху 500 мм/с.

Канструкцыя двухаб’ёмнай ячэйкі для ўзораў: стандартная канфігурацыя ўключае тры тыпы трымальнікаў для ўзораў памерам 100×100 мм, якія могуць утрымліваць шкляныя слайды, круглыя ​​ўзоры і розныя неаднолькавыя ўзоры.





4. Стабільны і надзейны



Мармуровая структура:Мармуровая структура на аснове GenesisGEO аптымізуе агульную калянасць канструкцыі і памяншае нізкачашчынныя вібрацыі.

Аптымізаваны аптычны шлях: канструкцыя аптычнага шляху аптымізавана, аптычны шлях мадуляваны і надзвычай просты, а таксама стабільны і надзейны.



5. Лідар у галіны: высокае прасторавае разрозненне 500 нм



Сумесная аптымізацыя некалькіх тэхналогій:Глыбокая інтэграцыя оптыкі, кіравання рухам і алгарытмаў штучнага інтэлекту дазваляе праводзіць аналіз на месцы на субмікронным узроўні.

Новы стандарт у элементарнай візуалізацыі: дакладнае выяўленне дэталяў размеркавання элементаў у мікразонах з прарывам дазволу да 500 нм.









6. Clear Insight: інтэлектуальная сістэма кааксіяльнай мікраскапічнай візуалізацыі высокай выразнасці



5-мегапіксельны CMOS-датчык + аўтафокус са штучным інтэлектам:Мікраскапічнае назіранне з разрозненнем <1 мкм і аптымізаваным кантрастам візуалізацыі ўключэнняў з дапамогай электрычна палярызаванага святла .

Хуткае павелічэнне аб’ектыва: стандартны 5-кратны аб’ектыў, падтрымлівае ручную замену аб’ектыва некалькіх памераў (10X, 20X).











Разумны і інклюзіўны:



Эканамічная фемтасекундная лазерная абляцыйная сістэма GenesisGEO Eco значна зніжае выдаткі, захоўваючы пры гэтым высокую прадукцыйнасць:



Выдаткі на закупку: Дзякуючы пастаянным намаганням нам удалося дасягнуць цаны на стандартную канфігурацыю, якая ніжэйшая за цану магутнай эксімернай лазернай абляцыйнай сістэмы 193 , пры гэтым гарантуючы прадукцыйнасць .

Выдаткі на абслугоўванне: амаль нязначныя; падключы і карыстайся.

Агульны кошт жыццёвага цыклу: Выкарыстоўваючы унікальны і перадавы тэхналагічны падыход, ён ліквідуе неабходнасць спажывання газу ArF, ліквідуе неабходнасць азотнай абароны ў аптычным шляху і забяспечвае стабільныя і даўгавечныя прылады, якія патрабуюць мінімальнага абслугоўвання.

Практычна не патрабуючы расходных матэрыялаў, ён можа без праблем працаваць шмат гадоў, эканомячы прыкладна 1 мільён юаняў на працягу ўсяго тэрміну службы (5-10 гадоў) .



Сцэнарыі прымянення:







Аналіз мікраэлементаў:



Ён можа праводзіць мікразональны элементны аналіз мінералаў (кварц, флюарыт, звычайныя сілікаты, карбанаты, фасфаты і г.д.), глебы, адкладаў і г.д., каб вызначыць утрыманне мікраэлементаў у розных тыпах узораў навакольнага асяроддзя .





Ізатопнае датаванне:



Ён можа праводзіць ізатопнае датаванне U-Pb для акцэсорных мінералаў, такіх як цырконій, апатыт і вальфраміт, а таксама ізатопны аналіз Rb-Sr для мінералаў, такіх як слюда.





Высокаразрозная элементарная візуалізацыя:



Ён можа выконваць высакаякасную элементарную візуалізацыю кварца, флюарыту, цыркону, асобных мінералаў, асобных зерняў, закамянеласцяў і г.д.



Даследаванні па ўключэнні вадкасці:



У спалучэнні з гарачай і халоднай стадыямі ён можа не толькі вызначаць тэмпературу гамагенізацыі, тэмпературу замярзання, тып сістэмы ўключэння, склад і салёнасць, але і праводзіць якасны і колькасны элементарны аналіз in situ, а таксама аналіз суадносін ізатопаў мікравобласцей уключэння.
